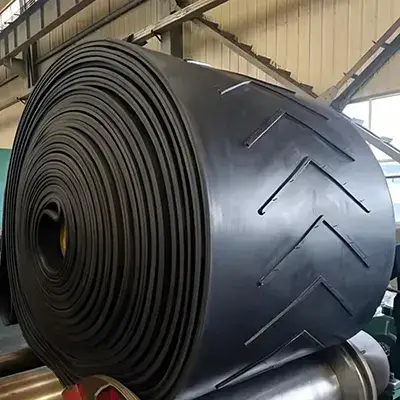

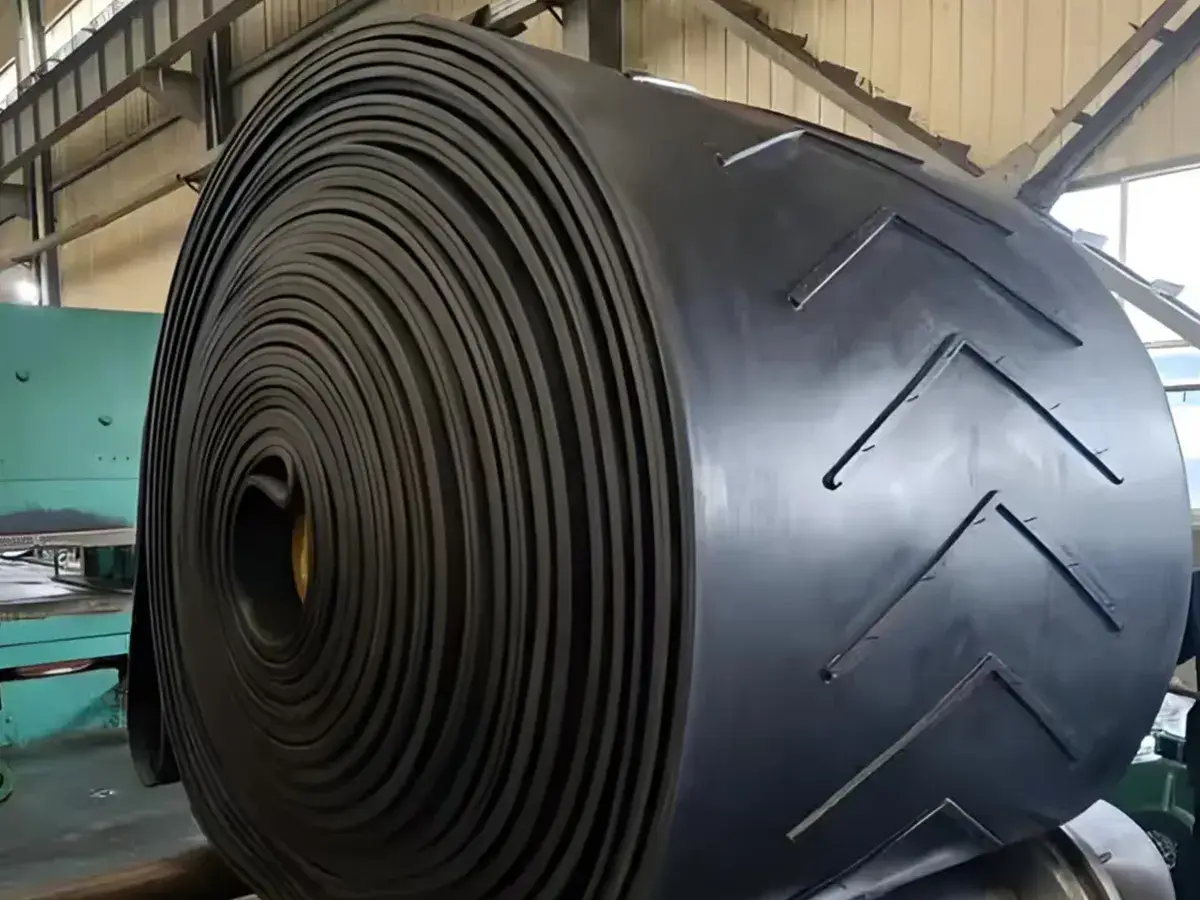

Banda Transportadora tipo Chevron

Banda Transportadora tipo Chevron
Banda Transportadora tipo Chevron

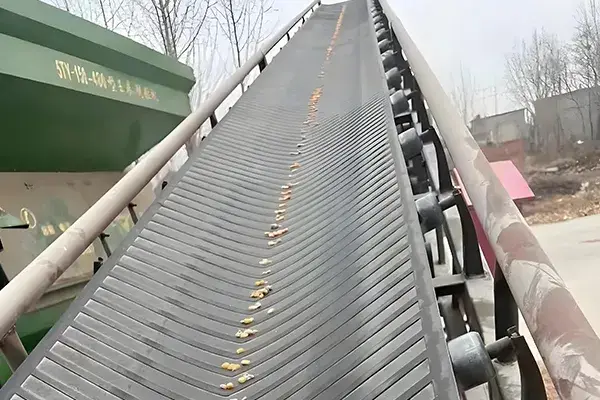

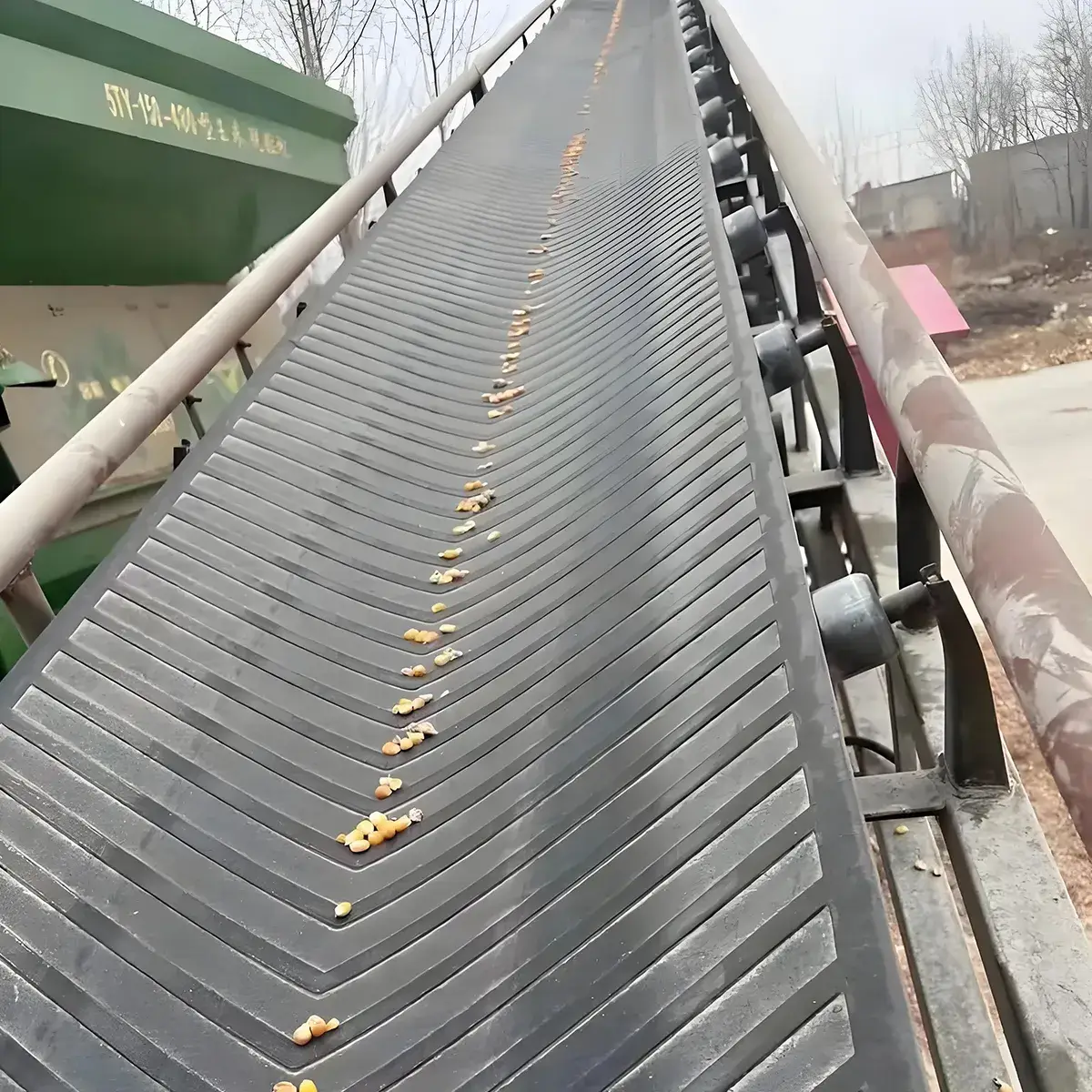

Las bandas transportadoras Chevron (también conocidas en la región como bandas o correas con tacos, perfiladas o espigadas) están diseñadas con un patrón vulcanizado en relieve en la cara de trabajo, un reverso liso y una carcasa de tela compuesta por algodón (CC), poliéster-algodón (CP), nailon (NN) o poliéster (EP). Su principal beneficio radica en su excepcional capacidad antideslizante para operar en pendientes pronunciadas, evitando que los materiales se deslicen o caigan durante el ascenso.

Pedir una cotización
Principales Ventajas
  • Cero deslizamiento: El diseño de los tacos genera una barrera física y un cizallamiento integrado que contrarresta la fuerza de gravedad, manteniendo el material sincronizado con la faja.
  • Mayor ángulo de inclinación: Eleva el ángulo seguro de transporte entre 30° y 45° (e incluso hasta 60° con patrones sectoriales de taco alto), lo que maximiza el aprovechamiento del espacio vertical y reduce el espacio horizontal requerido en planta.
  • Versatilidad de compuestos: La base de la banda y los tacos pueden ser covulcanizados utilizando diferentes polímeros o mezclas de caucho según los requerimientos operativos específicos de cada industria.
Tipos de Diseños y Patrones
  • Patrón en V: Tacos elevados en forma de "V" (abiertos o cerrados), ideales para el manejo de polvos, gránulos y agregados pequeños con inclinaciones ≤40°.
  • Patrón de Barras: Barras transversales en relieve con espaciamiento fino o grueso, diseñadas para el transporte horizontal o en pendientes de hasta ≤30° de productos embolsados o empacados.
  • Patrón de Grano / Alveolado: Tachuelas en relieve para embalajes suaves o cargas que exigen mayor agarre; las versiones alveoladas son perfectas para materiales granulares en pendientes de hasta ≤45°.
  • Patrón Sectorial (Abanico): Tacos altos en forma de medio abanico o cuarto de círculo que se adaptan al artesa, optimizados para pendientes pronunciadas de 45° a 60°.
Catálogo de Productos
Banda Transportadora tipo Chevron C5-C12
    • No. 19 V6
      No. 19 V6
      • C. H. (mm): 6
      • C. W (mm): 1240
      • C. P (mm): 25
      • B. W (mm): ≤ 12119
    • No. 20 V6
      No. 20 V6
      • C. H. (mm): 6
      • C. W (mm): 2309
      • C. P (mm): 25
      • B. W (mm): 12000-23000
    • No. 8 C5
      No. 8 C5
      • C. H. (mm): 5
      • C. W (mm): 1400
      • C. P (mm): 100
      • B. W (mm): ≤ 12000
    • No. 11 C12.7
      No. 11 C12.7
      • C. H. (mm): 12.7
      • C. W (mm): 9144.4
      • C. P (mm): 200
      • B. W (mm): ≤ 13000
    • No. 18
      No. 18
      • C. H. (mm): 3
      • C. W (mm): 610
      • C. P (mm): 43.7
      • B. W (mm): 650-12000
    • No. 17
      No. 17
      • C. H. (mm): -2
      • C. W (mm): 520
      • C. P (mm): 24.6
      • B. W (mm): 600-12000
Banda Transportadora tipo Chevron C15
    • No. 2 Abierto V C15
      No. 2 Abierto V C15
      • C. H. (mm): 15
      • C. W (mm): 580
      • C. P (mm): 250
      • B. W (mm): 600-1200
    • No. 3 Abierto V C15
      No. 3 Abierto V C15
      • C. H. (mm): 15
      • C. W (mm): 520
      • C. P (mm): 200
      • B. W (mm): 600-1200
    • No. 6 Abierto V C15
      No. 6 Abierto V C15
      • C. H. (mm): 15
      • C. W (mm): 300
      • C. P (mm): 146
      • B. W (mm): 400-1200
    • No. 12 Abierto V C15
      No. 12 Abierto V C15
      • C. H. (mm): 15
      • C. W (mm): 385
      • C. P (mm): 256
      • B. W (mm): 400-12000
    • No. 9 Cerrado V C15
      No. 9 Cerrado V C15
      • C. H. (mm): 15
      • C. W (mm): 800
      • C. P (mm): 300
      • B. W (mm): 850-12000
    • No. 16 Cerrado V C15
      No. 16 Cerrado V C15
      • C. H. (mm): 15
      • C. W (mm): 450
      • C. P (mm): 250
      • B. W (mm): 500-12000
    • No. 14 Cerrado V C15
      No. 14 Cerrado V C15
      • C. H. (mm): 15
      • C. W (mm): 600
      • C. P (mm): 250
      • B. W (mm): 650-12000
    • No. 15 Cerrado V C15
      No. 15 Cerrado V C15
      • C. H. (mm): 15
      • C. W (mm): 550
      • C. P (mm): 250
      • B. W (mm): 600-12000
    • No. 13 Cerrado V C15
      No. 13 Cerrado V C15
      • C. H. (mm): 15
      • C. W (mm): 750
      • C. P (mm): 250
      • B. W (mm): 800-12000
    • No. 7 Abierto U C15
      No. 7 Abierto U C15
      • C. H. (mm): 15
      • C. W (mm): 435
      • C. P (mm): 3200
      • B. W (mm): 500-12000
    • No. 22 Abierto U C15
      No. 22 Abierto U C15
      • C. H. (mm): 15
      • C. W (mm): 450
      • C. P (mm): 160.9
      • B. W (mm): 500-12000
    • No. 5 C15
      No. 5 C15
      • C. H. (mm): 15
      • C. W (mm): 730
      • C. P (mm): 300
      • B. W (mm): 800-12000
    • No. 28 Abierto U C15
      No. 28 Abierto U C15
      • C. H. (mm): 15
      • C. W (mm): 540
      • C. P (mm): 181.9
      • B. W (mm): 600-12000
    • No. 31 Abierto U C32
      No. 31 Abierto U C32
      • C. H. (mm): 32
      • C. W (mm): 900
      • C. P (mm): 330
      • B. W (mm): 1000-12000
    • No. 33 Abierto U C20
      No. 33 Abierto U C20
      • C. H. (mm): 20
      • C. W (mm): 510
      • C. P (mm): 250
      • B. W (mm): 600-12000
Banda Transportadora tipo Chevron C25
    • No. 23 Abierto U C25
      No. 23 Abierto U C25
      • C. H. (mm): 25
      • C. W (mm): 750
      • C. P (mm): 450
      • B. W (mm): 800-12000
    • No. 24 Abierto U C25
      No. 24 Abierto U C25
      • C. H. (mm): 25
      • C. W (mm): 450
      • C. P (mm): 330
      • B. W (mm): 500-12000
    • No. 25 Abierto U C25
      No. 25 Abierto U C25
      • C. H. (mm): 25
      • C. W (mm): 550
      • C. P (mm): 330
      • B. W (mm): 600-12000
    • No. 26 Abierto U C25
      No. 26 Abierto U C25
      • C. H. (mm): 25
      • C. W (mm): 750
      • C. P (mm): 330
      • B. W (mm): 800-12000
    • No. 39 Cerrado v C12.5
      No. 39 Cerrado v C12.5
      • C. H. (mm): 12.5
      • C. W (mm): 1067
      • C. P (mm): 381
      • B. W (mm): 1200-22000
